QZ-B3000變壓器局放在線監測系統

油浸式變壓器絕緣結構中的某些部位受到了過高的電場強度作用會發生局部放電，例如，匝絕緣的導線表面有尖角、毛刺， 或者油箱及某些金屬結構件出現尖角等。此外，線匝間、線匝與墊塊接觸處，均存在“楔形”油隙，其擊穿強度較低，在工藝上對這些部位處理不當，也會產生局部 放電。

故障統計數據表明：變壓器絕緣故障常常起源于局部放電造成的油紙絕緣老化。局部放電對變壓器絕緣系統的影響通常表現為以下幾個方面：

1）局部放電過程中產生的帶電粒子（電子、離子等）沖擊絕緣，破壞其分子結構，如使纖維斷裂，絕緣受到損傷。

2）由于帶電粒子的撞擊作用，使該處絕緣出現局部溫度升高，從而易引起絕緣的過熱，嚴重時就會出現炭化。

3）局部放電產生的臭氧（O3）及氮的氧化物（NO、NO2）會侵蝕絕緣。當遇有水分時，則產生硝酸，它對絕緣的侵蝕更為劇烈。

4）在局部放電時，因電解及電極的肖特基輻射效應，變壓器油發生分解，加上油中原來存在雜質，故易使紙層處凝集著因聚合作用而生成的油泥，這將使絕緣的tanδ值激增，散熱能力降低，甚至有導致發生熱擊穿的可能性。

5）局部放電產生的紫外線、軟x射線和γ射線等輻射，促使絕緣材料變質。

6）局部放電過程中斷續地爆破性放電和放電產生的高壓氣體及沖擊波等產生的機械應力，也會造成絕緣的劣化。

三、系統功能：

1） 通過安裝在變壓器放油閥或者人孔蓋板上的超高頻傳感器對變壓器內部的局部放電現象進行實時的在線監測，監測到的 局部放電信號通過高頻電纜線實時傳輸?shù)浆F(xiàn)場信號處理系統，對監測信號進行降頻、變頻、抽樣、比較、除干擾等處理判定，形成運行局放量風險評估報告，直接上 傳到現場后臺監控系統或者遠傳到遠程監控中心。當監測到的信號被判定為可能是局部放電信號時，本系統能夠智能跟蹤本次判定結果，對監測的信號進行多次、反 復跟蹤判定。當監測到的信號確定為局放信號時，本系統能夠自動發出聲光報警信號提示監控人員并對監測到的局放信號進行類型判定。

2) 為了提高本系統監測運行的可靠性，防止本系統在監測過程由于外界背景噪音干擾造成誤報警現象，本系統設置了外界噪 音檢測功能。在局部放電監測過程中，往往會被外界的一些高頻信號干擾監測結果，造成誤報警現象，為了解決這個問題，系統設置了外界噪音監測功能，通過外界 噪音監測可以監測變壓器周圍環境中的一切外界干擾信號，例如：手機信號、雷達信號、載波信號、發動機信號等一切對局放信號來說視為噪音信號的信號，通過綜 合判定監測的這些噪音信號，可以判定局放傳感器監測結果是否受到了外界噪音信號的干擾，同時通過外界噪音監測功能也可以自動排除局放傳感器里面的噪音干擾 信號。從而大大提高了本監測系統的可靠性，解決了系統的誤報問題。

3) 本系統設置了遠程通信功能，把主機處理的運行狀態評估結果遠程到后臺系統及遠程監控系統，解決了變電站遠程監控問題。

四、組成

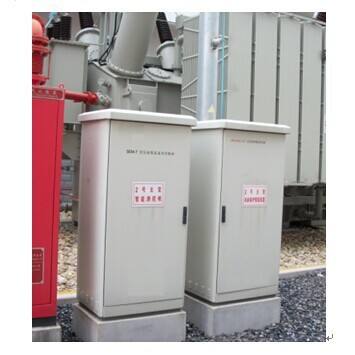

變壓器局部放電在線監測系統主要由油閥式超高頻傳感器或者人孔式超高頻傳感器、背景噪音傳感器、局放分析IED、現場綜合監控柜、電腦等輔材組成。
